Rôle du circuit imprimé dans une montre connectée en panne
Dans une montre connectée, le circuit imprimé forme l’ossature de toute la partie électronique. Cette carte en fibre de verre (souvent FR‑4 ou matériau haute densité) supporte les composants électroniques, guide les courants électriques et assure la connexion entre chaque puce. Quand la montre ne s’allume plus, se fige ou redémarre sans raison, ce support électronique miniaturisé fait partie des premiers suspects, au même titre que la batterie ou le module d’affichage.
Un circuit imprimé moderne se présente comme une carte rigide ou composée d’éléments rigides‑flexibles, avec plusieurs couches de cuivre superposées. Ces couches sont séparées par un isolant en fibre de verre, puis reliées par des trous métallisés (vias traversants ou micro‑vias) qui créent des pistes internes. Dans une montre, ces cartes sont miniaturisées à l’extrême, ce qui rend le diagnostic plus délicat mais aussi plus prévisible, car les pannes suivent des schémas récurrents décrits dans les guides de fiabilité de l’IPC (par exemple IPC‑9701 pour les assemblages montés en surface).
La conception de ces circuits électroniques vise à optimiser la consommation électrique, la résistance aux chocs et la dissipation thermique. Quand l’architecture est trop agressive, avec des pistes trop fines ou des composants trop serrés, la moindre surtension peut endommager la carte ou fragiliser les soudures. Comprendre ce rôle structurel du circuit imprimé aide à mieux interpréter les symptômes d’un appareil électronique en difficulté et à distinguer un défaut de conception d’un simple vieillissement normal.
Conception et fabrication du circuit imprimé pour usage au poignet
Les montres connectées imposent des contraintes fortes à la conception du circuit imprimé. La carte doit rester fine, légère et suffisamment robuste pour supporter les chocs du quotidien, tout en accueillant de nombreux composants électroniques. Les fabricants de produits électroniques optimisent chaque millimètre pour y intégrer capteurs, antennes, modules de communication sans fil, gestion de l’alimentation et circuits de charge.
La fabrication commence par une plaque de fibre de verre recouverte de cuivre sur une ou plusieurs faces. Les ingénieurs définissent ensuite les pistes, les couches internes et les trous de liaison à l’aide de logiciels de conception spécialisés (CAO électronique conformes aux recommandations IPC‑2221/2222). Pour une montre haut de gamme comme certaines références de la gamme Lotus, la carte est parfois courbée ou partiellement flexible afin d’épouser la forme du boîtier, comme on le voit sur certaines montres à élégance urbaine et connectivité raisonnée présentées dans un article dédié à la montre connectée Lotus.
Une fois la production lancée, chaque circuit imprimé est gravé, percé puis métallisé pour créer les trous conducteurs. Le processus d’assemblage vient ensuite souder les composants sur les faces prévues, en respectant un ordre précis pour limiter les contraintes thermiques. Cette chaîne de fabrication électronique doit rester parfaitement maîtrisée, car la moindre variation de température, de profil de refusion ou d’alignement peut fragiliser les pistes et provoquer des pannes différées dans les appareils électroniques portés au poignet, comme le rappellent les spécifications de contrôle de production (par exemple IPC‑6012 pour les cartes rigides).
Assemblage des composants électroniques et pannes typiques sur la carte
Une fois la carte prête, l’assemblage des composants électroniques devient l’étape la plus critique. Sur une montre connectée, les éléments montés en surface sont minuscules (boîtiers 0201, puces BGA, circuits intégrés nus) et souvent placés sur les deux faces. Cette densité extrême augmente le risque de défauts de soudure, de courts‑circuits et de contraintes mécaniques lors des chocs ou des torsions du poignet.
Les lignes d’assemblage utilisent des machines de pose automatique pour déposer les composants, puis des fours à refusion pour faire fondre la pâte à braser. Si la température est mal contrôlée par rapport au profil recommandé (souvent entre 230 et 250 °C pour les alliages sans plomb), certaines soudures deviennent fragiles et se fissurent avec le temps, surtout sur les cartes rigides‑flexibles qui subissent des torsions. Les pannes les plus fréquentes se traduisent par des redémarrages aléatoires, une perte de connexion vers l’écran ou le capteur cardiaque, voire un arrêt complet de la montre lorsque la ligne d’alimentation principale est interrompue.
Pour limiter ces risques, les fabricants de produits électroniques multiplient les contrôles optiques et électriques sur chaque PCB (inspection optique automatique, rayons X, tests in‑circuit). Les cartes sont testées en charge, avec des cycles de température et de vibrations simulant la vie réelle au poignet. De votre côté, choisir un bracelet de qualité, comme un bracelet élégant et bien ajusté, réduit les chocs transmis au circuit imprimé et aux composants électroniques internes, ce qui prolonge la durée de vie de l’ensemble et diminue la probabilité de fissures sur les soudures critiques.
Diagnostic des problèmes électriques liés au circuit imprimé

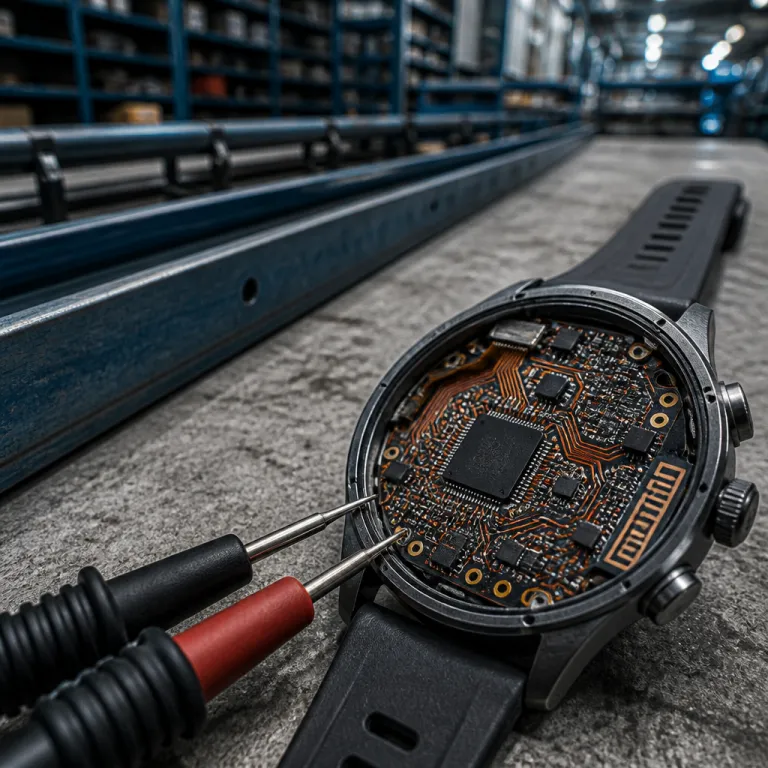

Quand une montre connectée présente un défaut, le diagnostic doit toujours considérer le circuit imprimé comme un suspect majeur. Un simple choc peut fissurer une piste, un trou métallisé ou une soudure critique. Les symptômes vont de la perte de vibration à l’impossibilité de charger, en passant par des capteurs qui renvoient des valeurs incohérentes ou un écran qui reste noir malgré une batterie correctement chargée.
Les techniciens spécialisés en électronique commencent par vérifier la continuité électrique des pistes les plus sollicitées. Ils inspectent les couches de cuivre visibles sur chaque face, puis contrôlent les trous métallisés qui relient les différentes couches internes. Sur une montre connectée, ces tests se font souvent sous microscope, car les circuits sont si compacts que la moindre fissure devient presque invisible à l’œil nu. Un multimètre permet par exemple de vérifier la présence de 3,7 à 4,2 V aux bornes de la batterie, puis de 1,8 à 3,3 V sur les rails d’alimentation du processeur, conformément aux valeurs typiques indiquées dans les fiches techniques des composants.
Checklist de diagnostic rapide pour l’utilisateur
1. Vérifier le chargeur et le câble avec un autre appareil compatible.
2. Observer si la montre chauffe anormalement pendant la charge (température de surface nettement supérieure à la chaleur habituelle au poignet).
3. Noter les symptômes : extinction au moindre choc, lignes sur l’écran, vibrations absentes, perte de connexion Bluetooth.
4. Redémarrer et, si possible, réinitialiser le logiciel pour exclure un bug applicatif ou une mise à jour incomplète.
5. En cas de persistance, faire contrôler la carte en atelier (mesure de tensions, test de continuité et inspection visuelle sous loupe ou microscope).
Protection du circuit imprimé : boîtier, bracelet et environnement
La meilleure façon d’éviter les pannes reste de protéger le circuit imprimé contre les contraintes mécaniques et thermiques. Le boîtier de la montre et le bracelet jouent un rôle essentiel pour amortir les chocs et limiter les torsions sur la carte. Un bracelet trop rigide transmet davantage de contraintes aux pistes et aux composants soudés sur chaque face, surtout lorsque la montre est serrée de manière excessive.
Les fabricants travaillent donc sur des matériaux de bracelets plus souples, capables de répartir les efforts sans déformer la carte. Certains modèles utilisent des polymères techniques ou du polychloroprène, qui améliorent le confort tout en préservant les circuits électroniques internes ; un article détaillé explique comment ce matériau forme un duo discret mais efficace avec la montre connectée, accessible via une page consacrée au bracelet en polychloroprène. En parallèle, la conception intègre des zones de flexion contrôlée sur les cartes rigides‑flexibles, afin que les déformations ne se concentrent pas sur les pistes les plus sensibles ni sur les vias d’interconnexion.
Pour l’utilisateur, quelques réflexes simples protègent la carte et les circuits internes. Évitez les chocs répétés contre des surfaces dures, les expositions prolongées à des températures extrêmes et les immersions au‑delà des spécifications du fabricant (indice IP ou profondeur maximale indiquée). Ces précautions réduisent les contraintes sur les couches de cuivre, les trous métallisés et les soudures, ce qui diminue fortement le risque de rupture de connexion électrique dans les appareils électroniques portés au poignet et améliore la durée de vie globale de la montre.
Réparation, remplacement de carte et limites du dépannage à domicile
Quand le circuit imprimé d’une montre connectée est endommagé, deux options se présentent généralement : la réparation de la carte ou son remplacement complet. La réparation implique de ressouder des composants électroniques, de recréer des pistes de cuivre ou de restaurer des trous métallisés. Cette opération exige un équipement de micro‑soudure, une station à air chaud, un microscope et une parfaite maîtrise des processus de fabrication décrits dans les normes d’assemblage (comme IPC‑A‑610 pour l’acceptabilité des cartes assemblées).
Dans de nombreux cas, les centres agréés préfèrent remplacer la carte entière plutôt que d’intervenir sur quelques composants. Les modules sont souvent conçus comme des ensembles complets, intégrant processeur, mémoire, capteurs et gestion de l’alimentation sur une seule carte. Cette approche simplifie la logistique des produits électroniques, mais elle rend les réparations plus coûteuses et limite les possibilités de dépannage à domicile, notamment lorsque les composants sont encapsulés ou recouverts de résine de protection.
Pour un particulier, tenter d’ouvrir la montre et de manipuler le PCB sans expérience en électronique comporte des risques sérieux. Une simple pression mal placée peut fissurer la fibre de verre, arracher une piste ou rompre une connexion critique entre deux couches de cuivre. Dans la plupart des situations, confier la montre à un professionnel formé aux techniques de fabrication et d’assemblage reste la solution la plus sûre pour préserver la fiabilité de l’ensemble électronique et conserver la garantie constructeur.
Comment choisir une montre connectée plus fiable côté circuit imprimé
Pour limiter les problèmes techniques liés au circuit imprimé, le choix de la montre connectée joue un rôle déterminant. Certains fabricants communiquent sur la robustesse de leurs cartes, la qualité des composants électroniques et les tests de résistance menés sur leurs produits. Ces informations donnent des indices concrets sur la fiabilité de l’architecture interne et sur le sérieux du contrôle qualité.
Une montre mieux conçue utilise des circuits imprimés avec plusieurs couches de cuivre équilibrées, des trous métallisés renforcés et des composants sélectionnés pour leur endurance thermique. Les fiches techniques mentionnent parfois l’usage de fibre de verre haute densité, de cartes rigides‑flexibles ou de processus de fabrication certifiés (ISO 9001, IATF 16949 pour certains sites). Quand un constructeur met en avant des tests de chute, de torsion et de cycles de température sur ses appareils électroniques, en s’inspirant de normes environnementales comme l’IEC 60068, cela signifie généralement que le circuit imprimé a été pensé pour résister à une utilisation réelle et prolongée.
Au moment de l’achat, il est utile de consulter les retours d’expérience sur les pannes récurrentes liées à l’électronique. Des problèmes fréquents de redémarrage, de perte de charge ou de capteurs défaillants peuvent trahir une conception trop fragile ou un assemblage mal maîtrisé. En privilégiant des marques transparentes sur leurs processus de fabrication, la qualité de leurs produits électroniques et la durée de garantie, vous augmentez nettement vos chances de porter une montre dont la carte restera fiable pendant de longues années.
Chiffres clés sur les circuits imprimés et la fiabilité des montres connectées
Schéma simplifié (texte) d’un circuit imprimé de montre connectée
Couche 1 : composants montés en surface (processeur, mémoire, capteurs, gestion de puissance).
Couche 2 : pistes de signal haute vitesse et alimentation principale.
Couche 3 : plan de masse pour limiter les interférences électromagnétiques.
Couche 4 : pistes vers l’écran, la batterie, le module radio et les connecteurs de charge.
- Selon des estimations issues de rapports industriels sur l’électronique portable (par exemple les études de coûts de la chaîne d’approvisionnement publiées par l’IPC et des analyses de cabinets comme Prismark), le coût du circuit imprimé représente souvent entre 10 et 20 % du prix de revient d’une montre connectée, ce qui en fait l’un des principaux postes de dépense électronique.
- Les fabricants indiquent dans leurs retours qualité internes que plus de la moitié des pannes matérielles sur les montres connectées proviennent de défauts liés aux cartes (soudures, pistes ou composants électroniques défaillants), un ordre de grandeur cohérent avec les statistiques de fiabilité publiées pour d’autres appareils portables dans les guides de conception IPC et les retours d’expérience de l’industrie des wearables.
- Les cartes rigides‑flexibles utilisées dans les appareils électroniques portables permettent de réduire l’épaisseur totale de l’ensemble électronique de 20 à 30 % par rapport à des cartes rigides classiques, tout en améliorant l’ergonomie au poignet, comme le décrivent plusieurs notes d’application de fabricants de matériaux pour PCB (par exemple les fiches techniques de DuPont ou Panasonic sur les films polyimide).
- Les tests de qualification imposent souvent plusieurs centaines de cycles de température et de vibrations sur les PCB de montres connectées (par exemple en s’inspirant de normes comme l’IEC 60068 pour les essais environnementaux), afin de simuler plusieurs années d’usage quotidien avant la mise sur le marché et de vérifier la tenue des soudures et des vias.
FAQ sur le circuit imprimé des montres connectées
Pourquoi le circuit imprimé est il si fragile dans une montre connectée ?
Le circuit imprimé d’une montre connectée est fragile parce qu’il concentre de nombreux composants électroniques sur une très petite surface. Les pistes de cuivre sont extrêmement fines, les couches sont rapprochées et la fibre de verre est très mince. Le moindre choc ou la moindre torsion peut donc endommager une piste ou une soudure critique, surtout si la conception ne respecte pas les marges de sécurité recommandées par les normes de conception de PCB.
Peut on réparer soi même une carte circuit de montre connectée ?
La réparation d’une carte de montre connectée nécessite un équipement de micro‑soudure, un microscope et une solide expérience en électronique. Sans ces compétences, le risque d’aggraver les dégâts sur les circuits imprimés et les composants est très élevé, notamment en surchauffant les pastilles ou en arrachant des pistes. Il est fortement recommandé de confier ce type de réparation à un centre agréé ou à un atelier spécialisé.
Comment savoir si la panne vient du circuit imprimé ou de la batterie ?
Une batterie défaillante provoque surtout des problèmes d’autonomie ou une impossibilité de charge, mais la montre reste généralement détectée par le chargeur. Quand la carte est en cause, on observe plutôt des redémarrages aléatoires, des blocages d’écran ou une absence totale de réaction, même avec un chargeur fonctionnel. En cas de doute, un diagnostic en atelier permet de mesurer les tensions, de vérifier la continuité électrique des pistes et de comparer les valeurs obtenues aux spécifications des composants.
Les cartes rigides flexibles sont elles plus fiables que les cartes rigides classiques ?
Les cartes rigides‑flexibles offrent une meilleure intégration dans les boîtiers compacts et réduisent certaines contraintes mécaniques, mais elles exigent une fabrication très maîtrisée. Si le processus est bien contrôlé et conforme aux recommandations de l’IPC pour les circuits flexibles, ces circuits peuvent être aussi fiables que des cartes rigides. En revanche, un défaut de conception ou de métallisation des trous peut rendre l’ensemble plus sensible aux torsions répétées et aux cycles thermiques.
Un bracelet de mauvaise qualité peut il endommager le circuit imprimé ?
Un bracelet trop rigide ou mal ajusté transmet davantage de chocs et de torsions au boîtier, ce qui finit par solliciter la carte et les composants électroniques internes. À long terme, ces contraintes peuvent fissurer la fibre de verre ou fragiliser les soudures sur les pistes. Choisir un bracelet confortable, légèrement souple et adapté à votre usage contribue donc à protéger le circuit imprimé de votre montre connectée et à limiter les risques de panne prématurée.
